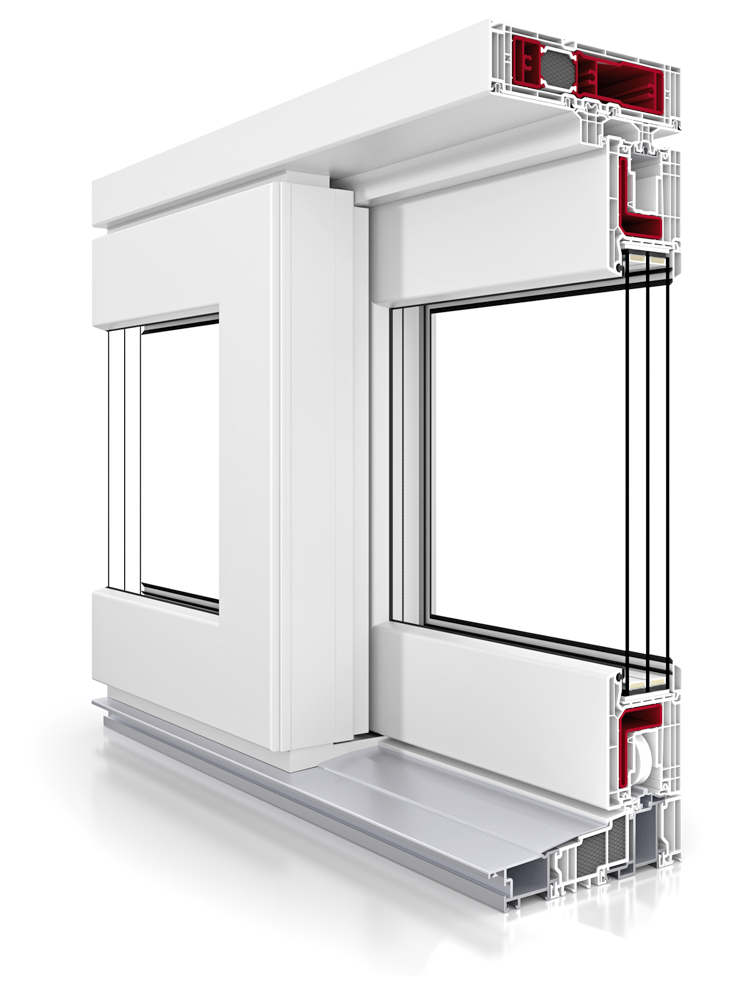

Schiebefenster AL-PS Slide 82 |
|
|
| |
|
|
|
|
|
| |
|
|
| Produktbeschreibung |
|
|
| |
|
|
Das für die Anfertigung großformatier Schiebeverglasungen bestimmte System AL-PS Slide 82 erfüllt die Anforderungen der Investoren in Hinsicht auf Energieeinsparung, Ergonomie und Ästhetik. Dank der Anwendung von breiten Profilen und Beschlägen mit der beeindruckenden Tragfähigkeit von bis zu 400 kg, können Terrassenfenster unter Verwendung der energiesparenden Glaspaketen mit dem Koeffizient Ug = 0,5 W/m2*K verglast werden.
Wegen ihrer Struktur ist die Mehrheit der auf dem Markt verfügbaren Schiebesysteme nicht mit wärmedämmenden Glaspaketen kompatibel. Angesichts der Tatsache, dass solche Verglasungen den Hauptteil der Fläche ausmachen, werden die thermischen Werte der ganzen Konstruktion verschlechtert. Für das System AL-PS Slide 82 werden standardgemäß breite und energiesparende Glasscheiben benutzt, deren Wärmeüber-gangskoeffizient mit den Isoliereigenschaften einer gemauerten Wand vergleichbar ist.
|
|
Dank des breiten Profils, auf welchem das System AL-PS Slide 82 basiert, können spezielle z. B. schalldämmende oder einbruchhemmende Glaspakete mit der Breite von bis 52 mm verwendet werden. Die Konstruktion, die standardgemäß eine niedrige Schwelle hat, um das Risiko des Stolperns zu minimieren, kann zusätzlich mit einem einbruchhemmenden Beschlag der Klasse WK2 und mit einem Reedschalter Safe+ zur Integration der Verglasung mit einer Alarmanlage ausgestattet werden.
Dokumentation
|
|
|
|
| |
|
|
| |
|
|
|
| |
|
|
Profilsystem
 |
VEKA, das System Slide 82 (HAST), das breite Scheibenpakete aufnimmt: ein 5-Kammer-Flügel mit einer Breite von 82mm, ein 7-Kammer-Rahmen mit einer Breite von 194 mm, Klasse A |
|
|
|
Profile aus hochschlagfestem PVC |
|
|
|
Wanddicke im höchsten Qualitätsstandard nach PN-EN 12608 „Klasse A“. |
|
|
|
Die Fensterprofile der Klasse A zeichnen sich durch min. 2,8 mm dicke Außenwände aus, was ihre große Stabilität, Beständigkeit gegen Beschädigungen und Temperaturänderungen sowie ausgezeichnete Parameter der akustischen Isolierung gewährleisten. Die Tragkraft der Beschläge für Profile der Klasse A ist über 30% größer als für Profile der Klasse BB. |
|
|
|
Profile sind in der ganzen Palette von Farben und holzähnlichen Furnieren erhältlich. |
Stahlarmierungen
|
Die Fensterflügel im System SLIDE 82 werden standardmäßig mit mehrmals gebogenen Verstärkungen aus verzinktem Stahl mit einer bisher auf dem Markt nicht alltäglichen Festigkeit versehen, was ein langjähriges, sicheres Funktionieren der Fenster gewährleistet. |
|
|
|
Die Rahmen der im System SLIDE 82 gefertigten Konstruktionen besitzen leichte Aluminiumverstärkungen mit einer speziellen Form und einem thermischen Polyamid-Isoliermaterial, gefüllt zusätzlich mit einem Isolierkeil, dank deren das Fenster leichter ist, und gelichzeitig hohe statische und thermische Parameter erhält (das Isoliermaterial eliminiert die Entstehung von thermischen Brücken). |
Verglasung
|
2-Kammer-Scheibenpakete mit einer Konstruktion 4-18-4-18-4 und einem Koeffizienten Ug = 0,5 W/m2*K nach EN673, die eine ausgezeichnete dem Isoliervermögen der Mauer ähnliche thermische Isolierung sichern. |
|
|
|
Der warme Zwischenscheibenrahmen Master therm, der das Risiko für Verflüssigung des Wasserdampfes an der inneren Scheibe verringert und das thermische Isoliervermögen des ganzen Fensters bis 6% erhöht. |
Dichtungen
|
EPDM. Über die Wahl dieses Rohmaterials haben seine besonderen physischen Nutzvorteile entschieden. Vor allem – im Vergleich zu anderen Materialien zur Herstellung von Dichtungen – zeichnet es sich durch bessere Parameter im Bereich der Beständigkeit gegen Verschleiß, Einwirkung hoher Temperatur und äußerer Faktoren aus. Die aus EPDM gefertigten Dichtungen reißen darüber hinaus nicht, sind widerstandsfähig gegen Ozoneinwirkung, zeichnen sich durch eine hervorragende Zug-, Reiß- und Druckfestigkeit. |
|
|
Beschläge
|
SIEGENIA – HS PORTAL – die Tragkraft des Schiebeflügels bis 400 kg, |
|
|
|
2 Karren, die das Verschieben des Flügels gestatten und zur Standardausrüstung jedes Flügels gehören sowie ein 2-Punkt-Riegelverschluss, der das Schließen des Fensters von der inneren Seite oder beiderseitig ermöglicht. |
|
|
|
Eine HTS-Klinke, die eine bequeme Flügelsteuerung gewährleistet |
|
|
|
Eine niedrige Schwelle mit einer Höhe von 50 mm, die man ganz in der Fußbodenschicht verstecken kann |
|
|
|
Eine Option für die Ausrüstung der Verglasungen mit einbruchsicheren Beschlägen in der WK2-Klasse sowie mit Reedschaltern Safe+. |
Ausführungsmöglichkeiten
| Weiße Profile: |
|
|
|
Maximale Konstruktionsbreite: 6500 mm |
|
|
|
Maximale Konstruktionshöhe: 2700 mm |
|
|
|
Maximale Fläche der Schiebeflügel: 6,5 m² |
|
|
|
Maximale Tragkraft des Schiebeflügels: 400kg |
|
|
|
Verglasungsmöglichkeit mit Verbundscheiben mit einer Dicke bis 52 mm |
|
|
|
Ausführungsmöglichkeit der schiebbaren Konstruktion mit einer niedrigen Schwelle |
|
|
|
Maximale Breite der Schiebeflügel: 3000mm |
| Furnier-Profile: |
|
|
|
Maximale Konstruktionsbreite: 6500 mm |
|
|
|
Maximale Konstruktionshöhe: 2400 mm |
|
|
|
Maximale Fläche der Schiebefenster: 5,5 m² |
|
|
|
Maximale Tragkraft des Schiebeflügels: 400kg |
|
|
|
Verglasungsmöglichkeit mit Verbundscheiben mit einer Dicke bis 52 mm |
|
|
|
Ausführungsmöglichkeit der schiebbaren Konstruktionen mit einer niedrigen Schwelle |
|
|
|
Maximale breite der Schiebeflügel: 2500mm |
|
|
| |
|
|
|
| |
|
|
Energieeffiziente Verglasung
Der Energieverlust durch das Fenster und hohe Heizkosten gehören schon zur Geschichte. Firma AL-PS führt jetzt die Verglasung mit dem Wärmedämmwert Ug= 0,4 W/m²K; Ug= 0,5 W/m²K; und Ug= 0,7 W/m²K ins Angebot ein.
Der Wärmedämmwert des Fensters (Uw) und der Verglasung (Ug) sind die wichtigsten Parameter, die über Energieeffizienz der Fenster und ganzen Gebäuden entscheiden. Je kleiner der U-Wert ist, desto kleiner auch die Heizkosten sind. Wichtig bei der Wahl des Fensters ist den Wärmedämmwert zu prüfen. Die Möglichkeit die Fenster AL-PS in eine Verglasung mit gutem U-Wert ausstatten zu können, ist eine Antwort auf die neusten Markterwartungen. Hohe Energieeffizienz neuer Verglasung verursacht, dass sie nicht nur für Wohnungen und Häuser mit den typischen Fenster, sondern auch für Fenster mit großem Ausmaß perfekte ist. |
|
Anti-Einbruchsbeschlag WK2
Der Beschlag WK2 bietet einen zuverlässigen Schutz des Fensters und der Balkon-Türen gegen Einbruchdiebstahl.
Der Beschlag wird zwischen dem Flügel und dem Rahmen auf ganzer Flügelweite mit Anti-Einbruchselementen (Sicherheits-Verschlusszapfen) verstärkt. Ein kleiner Abstand zwischen den Verriegelungs-Stellen erschwert das einbruchstypische Ausheben der mittleren Teile des Fensters.
|
| |
|
|
|
| |
|
|

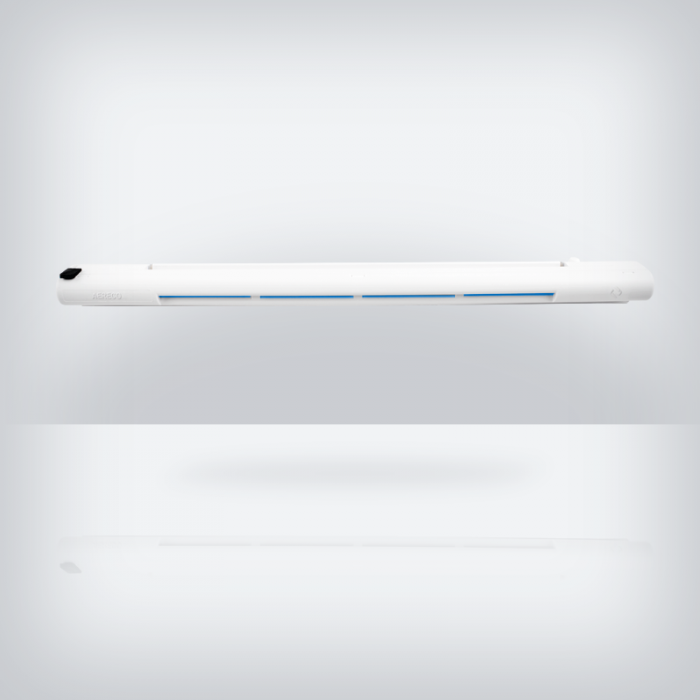

Hygrostatisch gesteuerter zweiflutiger Lüfter Aereco EMM
In unserem Angebot führen wir den meistgefragten von allen hygrostatisch gesteuerten Lüftern, nämlich Aereco EMM Rw=33dB.
Das Produkt ist in zwei Durchflusstypen und drei verschiedenen Farben zugänglich. Der Lüfter zeichnet sich durch stilvolle Konstruktion und Betriebssicherheit aus. Mit einer akustischen Traufe garantiert das Produkt die akustische Schalldämmung in Höhe von 33dB. Der Lüfter EMM kann in zwei Positionen arbeiten abhängig davon, wie der Sockel angeschraubt wird. Der Luftstrom wird senkrecht oder schräg ausgerichtet. Die Lüfter EMM können mit einer Handverriegelung der Luftströmung ausgestattet werden.
Produktspezifikation:
| Material: |
A/B. Verfügbar in Farben:
weiß/kastanienbraun/Eiche |
|
|
| Durchfluss: |
(Min. – Max.) bei 10Pa: 5 - 35m3/h |
|
|
| Akustische Schalldämpfung: |
Akustische Schalldämpfung Dn,e,w (C),
maximale Öffnung mit der Traufe ASAM
oder AC; 33dB(A) |
|
|

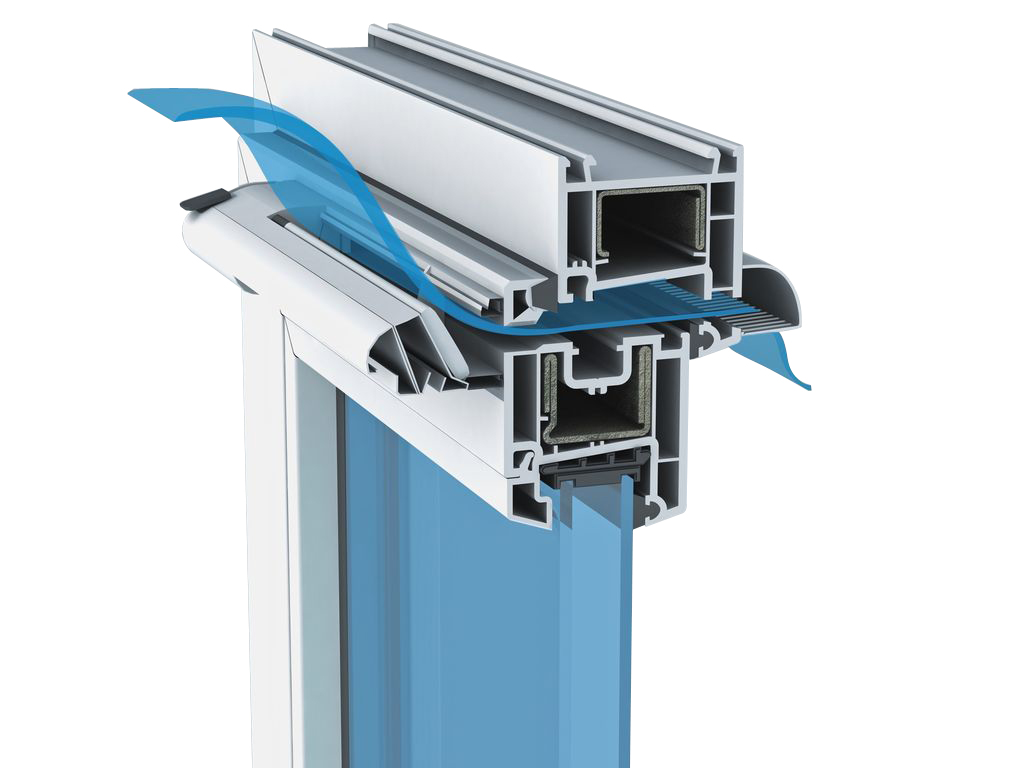

Schalldruck Diffusor Aereco AMI
Das selbstregulierende Lufteinlass, wo die Menge der zugeführten Luft automatisch reguliert in Abhängigkeit von der Druckdifferenz innerhalb und außerhalb der Raum ist.
Dies ist die Ebene der Differenzdruck, bei dem der Diffusor Effizienz erreicht ihr Maximum. Mit weiteren Anstieg sind die Flügel durch eine Begrenzung der Menge an Luft abgelenkt. Eine solche Situation kann verursacht werden, zum Beispiel, durch einen Windstoß. Der Benutzer hat die Möglichkeit, beim Schließen der Öffnung der Luftstrom auf ein Minimum begrenzen. AMI haben eine Ausbeute von bis zu 35 m3 / St und Schalldämmung bis 43 dB in der vollständigen geöffneter Position. Diffuser sind in dem Fenstern aus PVC montiert. Das Produkt hat die technische Zustimmung AT/2004-02-1462
Technische Daten:
| Werkstoff: |
PS, ABS. Erhältlich in den Farben: weiß / braun / Eiche |
|
|
| Strömung:: |
(min. - max.) bei 10 Pa: 22-30m3/St. |
|
|
| Akustische Isolierung: |
Dn,e,w (C), maximale Haubeöffnung ASAM oder AC: 38dB(A) |
|
| |
|
|
|
| |
|
|
Safe+
Mit dem Magnetschalter Safe+ können Fenster und Türen direkt mit der Alarmzentrale verbunden werden. Diese innovative Sicherung besteht aus 2 magnetischen Platten Alnico 5 sowie aus einem ABSKunststoffgehäuse.
Der Schalter wird am Profil zwischen dem Rahmen und dem Fenster- bzw. Türflügel fabrikmäßig montiert, ohne das Aussehen dieser Elemente zu beeinträchtigen. Dank der breiten Farbpalette kann die Sicherung Safe+ sowohl an helle als auch an dunkle Profile angepasst werden. Die Spezialbauweise des Schalters Safe+ ermöglicht den Fensterflügel in die Kippposition einzustellen. Dabei besteht keine Gefahr, dass der Alarm ausgeschaltet wird. Der Magnetschalter Safe+ ist mit der Sabotage-Schlinge – ausgestattet, so dass keine Manipulation möglich ist. Diese Sicherung funktionieren bei Temperaturen von -40oC bis +70oC. Die hohe Qualität von Safe+ wird durch das VdS-Prüfsiegel sowie durch das CE-Zertifikat garantiert. Das Produkt erfüllt die Anforderungen der EU- Richtlinien. |
|

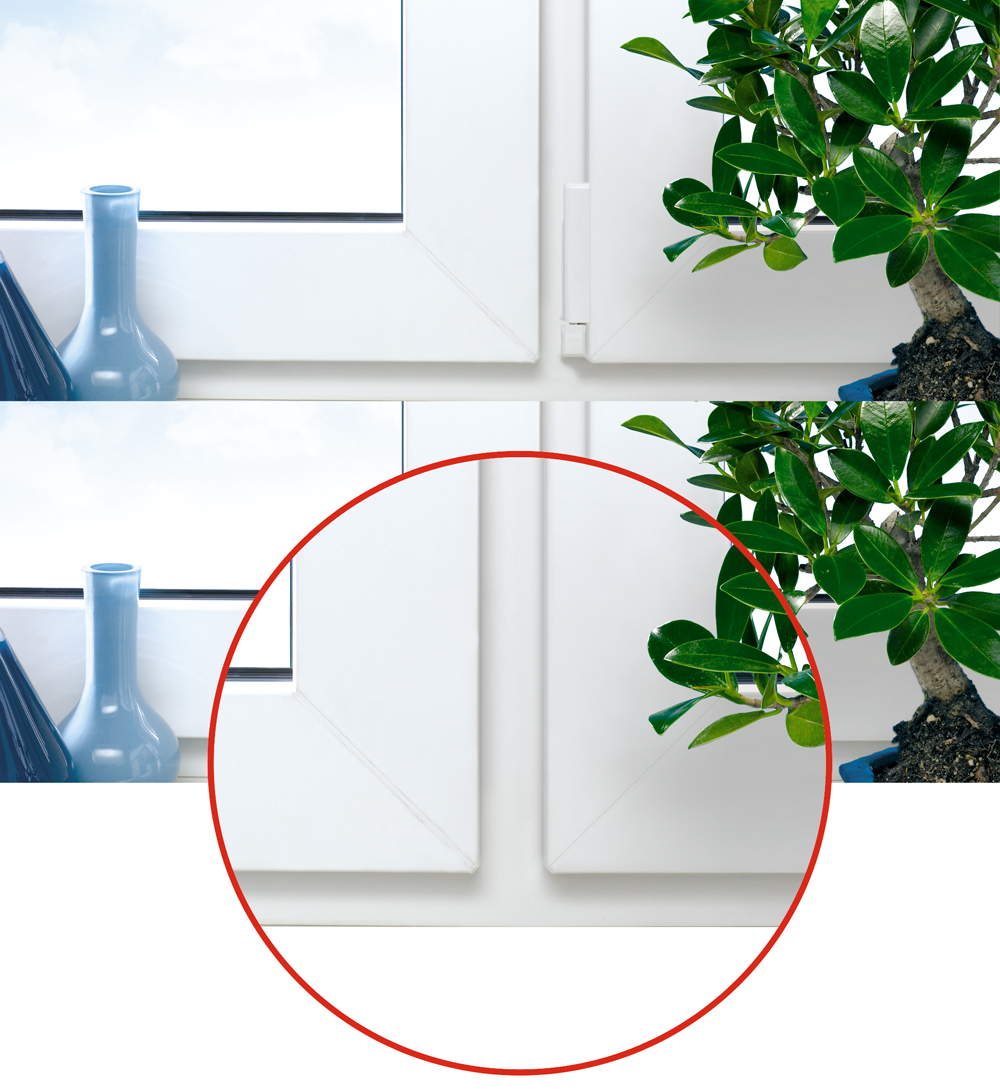

Beschlag Designo
Die Beschläge DESIGNO für PVC Fenster, das ist sehr interessante Auflösung, besonders für diejenigen, die Ästhetik hoch schätzen.
In diesem einzigartigen Beschlag auf dem Markt, Alle Angeln und Umschweifen, wurden unter einem Flügel versteckt, deshalb sind nicht sichtbar im Fenster.
Dieser Beschlag hat noch einen Vorzug. Eignet sich für große und schwere anti-Einbrecher Verglasung, energieeffiziente Verglasungen oder schallabsorbierenden Pakete. Zusätzlich dank Beschläge mit verdeckten Scharnieren, die Energieverlust im Raum ist etwa 10% weniger, weil die Dichtung nicht verformert ist und das dicht einfach die Fenster. |
| |
|
|
|
|
|
