| Produktbeschreibung |
|
|
| |
|
|
| Das System Ekosol 70 ist zur Ausführung von leichten Schiebekonstruktionen als innere oder äußere Scheidewand im Gebäude (maximale Abmessungen: Breite 3500 mm, Höhe 2400 mm) bestimmt. Wegen einer einzigartigen Verbindung von solchen Eigenschaften wie ein kleines Gewicht und die Bedienungsleichtigkeit findet diese Lösung zahlreiche Anwendungen im Wohnbau sowie in den Büroräumen. Das System Ekosol 70 bewährt sich sehr gut als Balkontür, und bei Anwendung eines Ornamentglases kann es auch die Rolle von beweglichen Wänden innerhalb des Gebäudes erfüllen, indem es den Innenräumen Leichtigkeit und modernes Aussehen verleiht. |
|
Dokumentation
|
|
|
|
| |
|
|
| |
|
|
|
| |
|
|
Profilsystem
 |
Veka, das System Ekosol 70, ein 3-Kammer-Flügel mit einer Breite von 45mm, ein 3-Kammer-Rahmen mit einer Breite von 70 mm, Klasse A |
|
|
|
Profile aus hochschlagfestem PVC |
|
|
|
Wanddicke im höchsten Qualitätsstandard nach PN-EN 12608 „Klasse A“. Die Fensterprofile der Klasse A zeichnen sich durch min. 2,8 mm dicke Außenwände aus, was ihre große Stabilität, Beständigkeit gegen Beschädigungen und Temperaturänderungen sowie ausgezeichnete Parameter der akustischen Isolierung gewährleisten. Die Tragkraft der Beschläge für Profile der Klasse A ist über 30% größer als für Profile der Klasse B. |
|
|
|
Profile sind in der ganzen Palette von Farben und holzähnlichen Furnieren erhältlich. |
Stahlarmierungen
|
Die modernen Fenster sind in der Standardausführung in den Flügeln und Zargen mit mehrmals gebogenen Verstärkungen aus verzinktem Stahl mit einer bisher auf dem Markt nicht alltäglichen Festigkeit versehen. Das ist das wichtigste Element, das ein langjähriges, sicheres Funktionieren der Fenster gewährleistet. |
Verglasung
|
Die Scheibenpakete 4-16-4 Ug=1,1 nach EN673 |
|
|
|
Ein wärmeschützender Zwischenscheibenrahmen aus Stahl. Unsere Fenster halten sogar die strengsten Fröste durch. Dank den Scheibenpaketen mit einem Distanzrahmen aus Stahl erreichen wir 4-fach bessere thermische Isoliereigenschaften im Vergleich zu den auf dem Markt allgemein verwendeten Lösungen. |
|
|
|
Auf Wunsch des Kunden können andere Füllungen aus dem VETREX-Angebot mit einer Dicke, die nicht kleiner als 24 mm ist, verwendet werden. |
Dichtungen
|
EPDM. Über die Wahl dieses Rohmaterials haben seine besonderen physischen Nutzvorteile entschieden. Vor allem – im Vergleich zu anderen Materialien zur Herstellung von Dichtungen – zeichnet es sich durch bessere Parameter im Bereich der Beständigkeit gegen Verschleiß, Einwirkung hoher Temperatur und äußerer Faktoren aus. Die aus EPDM gefertigten Dichtungen reißen darüber hinaus nicht, sind widerstandsfähig gegen Ozoneinwirkung, zeichnen sich durch eine hervorragende Zug-, Reiß- und Druckfestigkeit. |
|
|
Beschläge
|
SIEGENIA – PORTAL KF |
|
|
|
Zur Standardausrüstung jedes Flügels gehören 2 Karren, die das Verschieben des Flügels ermöglichen sowie ein 2-, 3- oder 4-Punkt-Riegelverschluss, die das Schließen des Fensters von der inneren Seite gestattet. Alle Beschläge werden mit einer SECUSTIK-Fensterklinke gesteuert, die vor dem Verschieben des Beschlags von der Außenseite des Fensters schützt. |
Ausführungsmöglichkeiten
|
Maximale Konstruktionsbreite: 3500 mm |
|
|
|
Maximale Konstruktionshöhe: 2400 mm |
|
|
| Maximale Abmessungen und maximales Gewicht für einen 75-mm-Flügel (Symbol: 105.322): |
|
|
|
Flügelbreite: 1000 mm |
|
|
|
Flügelhöhe: 1500 mm |
|
|
|
zulässiges Flügelgewicht: 80 kg |
|
|
| Maximale Abmessungen und maximales Gewicht für einen 90,5-mm-Flügel (Symbol: 105.321): |
|
|
|
Flügelbreite: 1600 mm |
|
|
|
Flügelhöhe: 2300 mm |
|
|
|
zulässiges Flügelgewicht: 150 kg |
| |
|
|
|
| |
|
|
|
| |
|
|
Energieeffiziente Verglasung
Der Energieverlust durch das Fenster und hohe Heizkosten gehören schon zur Geschichte. Firma AL-PS führt jetzt die Verglasung mit dem Wärmedämmwert Ug= 0,4 W/m²K; Ug= 0,5 W/m²K; und Ug= 0,7 W/m²K ins Angebot ein.
Der Wärmedämmwert des Fensters (Uw) und der Verglasung (Ug) sind die wichtigsten Parameter, die über Energieeffizienz der Fenster und ganzen Gebäuden entscheiden. Je kleiner der U-Wert ist, desto kleiner auch die Heizkosten sind. Wichtig bei der Wahl des Fensters ist den Wärmedämmwert zu prüfen. Die Möglichkeit die Fenster AL-PS in eine Verglasung mit gutem U-Wert ausstatten zu können, ist eine Antwort auf die neusten Markterwartungen. Hohe Energieeffizienz neuer Verglasung verursacht, dass sie nicht nur für Wohnungen und Häuser mit den typischen Fenster, sondern auch für Fenster mit großem Ausmaß perfekte ist. |
|
Anti-Einbruchsbeschlag WK2
Der Beschlag WK2 bietet einen zuverlässigen Schutz des Fensters und der Balkon-Türen gegen Einbruchdiebstahl.
Der Beschlag wird zwischen dem Flügel und dem Rahmen auf ganzer Flügelweite mit Anti-Einbruchselementen (Sicherheits-Verschlusszapfen) verstärkt. Ein kleiner Abstand zwischen den Verriegelungs-Stellen erschwert das einbruchstypische Ausheben der mittleren Teile des Fensters.
|
| |
|
|
|
| |
|
|
Safe+

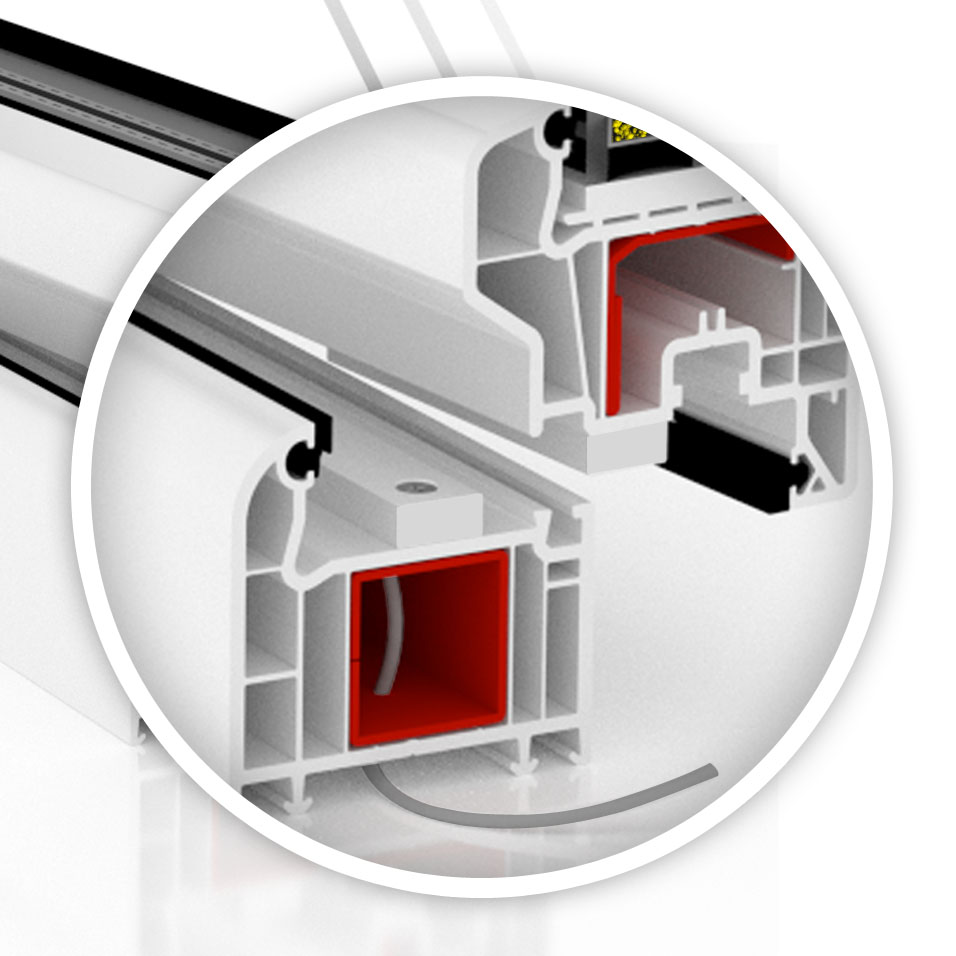

Mit dem Magnetschalter Safe+ können Fenster und Türen direkt mit der Alarmzentrale verbunden werden. Diese innovative Sicherung besteht aus 2 magnetischen Platten Alnico 5 sowie aus einem ABSKunststoffgehäuse.
Der Schalter wird am Profil zwischen dem Rahmen und dem Fenster- bzw. Türflügel fabrikmäßig montiert, ohne das Aussehen dieser Elemente zu beeinträchtigen. Dank der breiten Farbpalette kann die Sicherung Safe+ sowohl an helle als auch an dunkle Profile angepasst werden. Die Spezialbauweise des Schalters Safe+ ermöglicht den Fensterflügel in die Kippposition einzustellen. Dabei besteht keine Gefahr, dass der Alarm ausgeschaltet wird. Der Magnetschalter Safe+ ist mit der Sabotage-Schlinge – ausgestattet, so dass keine Manipulation möglich ist. Diese Sicherung funktionieren bei Temperaturen von -40oC bis +70oC. Die hohe Qualität von Safe+ wird durch das VdS-Prüfsiegel sowie durch das CE-Zertifikat garantiert. Das Produkt erfüllt die Anforderungen der EU- Richtlinien. |
|

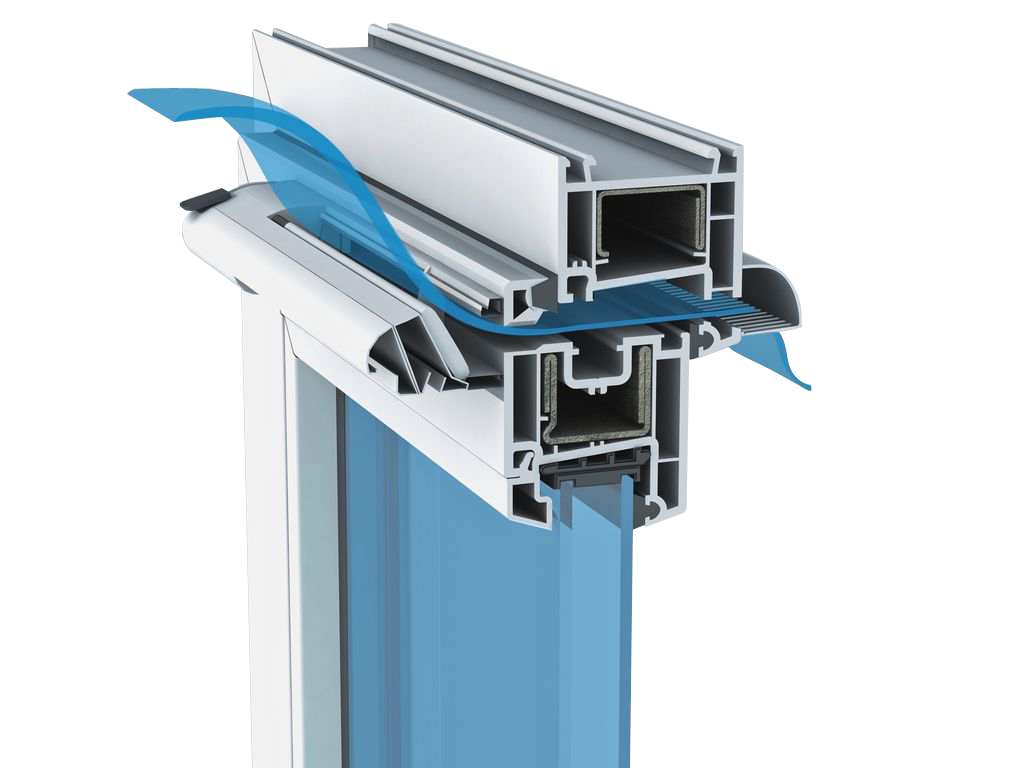

Hygrostatisch gesteuerter zweiflutiger Lüfter Aereco AMO
Schalldruck Diffusor Aereco AMO Rw=33dB haben automatische Regulierung der zugeführten Luft in Abhängigkeit von der Druckdifferenz, innerhalb und außerhalb des Raumes.
Zusätzlich, der Benutzer hat eine Möglichkeit den Luftstrom auf ein Minimum reduzieren. AMO zeichnet sich durch eine Leistung von bis zu 45 m3/St. aus (beim Unterdruck 20 Pa) und Schalldämmung bis 33 dB in der vollständigen geöffneter Position. Diffuser sind in der Holz-und PVC-Fenster montiert. Das Produkt hat die technische Zustimmung AT/2004-02-1462.
Technische Daten:
| Werkstoff: |
PS, ABS. Erhältlich in den Farben: weiß/braun/Eiche |
|
|
| Strömung:: |
(min. - max.) bei 10 Pa: 22/30/45m3/St |
|
|
| Akustische Isolierung: |
Dn,e,w (C), maximale Haubeöffnung ASAM oder AC: 33dB(A). |
|
| |
|
|
|
| |
|
|
Energieeffizienz dank der Montage
Richtige Fenstermontage ist eine Garantie ihrer Zuverlässigkeit. Zur Montage empfehlen wir Ihnen ein zusätzliches Konsolen-Set. Unsere Lösung bedeutet erhöhte Tragfähigkeit ohne aufwendige Zusatzmaßnahmen.
Das System ermöglicht die richtige Einstellung der Fensterebene im Verhältnis zur Gebäudekonstruktion, was den besten Ablauf der Isotherme gewährleistet. Diese Art der Montage garantiert die Erreichung der wirklichen technischen Parameter, es ist eine perfekte Montagemethode für energiesparende Gebäude und Passivhäuser. |
|
Vorbaurollladen
Sicherheit vor Allem! Wir haben Vorbaurollladen mit verstärkter Unterleiste (55mm breit) ins Angebot eingeführt. Dank breiter Farbpalette, kann die Rolllade sehr einfach an das Fenster angepasst werden.
Außer Schutz vor einem Einbruch, haben die Rollladen auch eine schallschützende und wärmedämmende Funktion. |
| |
|
|
|
|
|
