Schiebefenster AL-PS Slide 70 |
|
|
| |
|
|
|
|
|
| |
|
|
| Produktbeschreibung |
|
|
| |
|
|

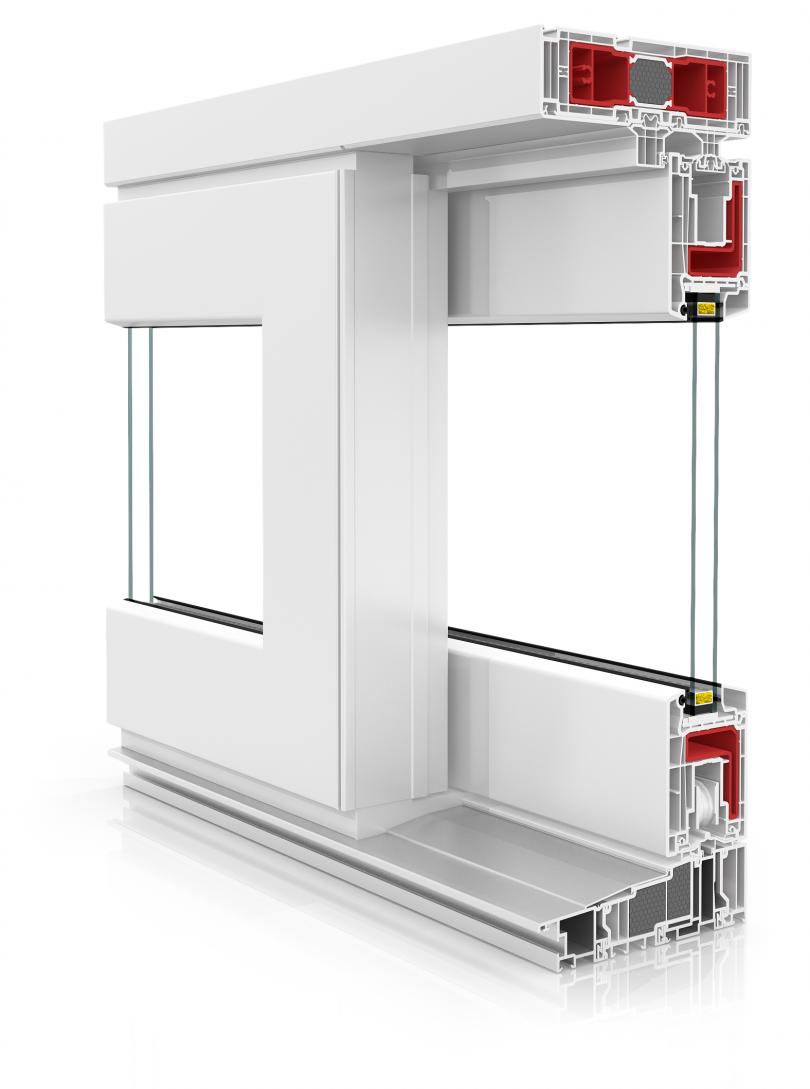

Vetrex Slide 70 ist eine Lösung auf der Basis von Profilen für Hebe-und Schiebetür (HST) von VEKA. Die Technologie des Systems Vetrex Slide 70 bildet eine ideale Lösung in Fall von großformatigen Terrassenverglasungen und deswegen gestattet sie die kühnsten Architekturprojekte zu realisieren. Die Konstruktion von PVC-Profilen, verstärkt mit entsprechenden Stahlverstärkungen, ermöglicht die Ausführung von Scheide-wänden mit einem Gewicht und in einer Größe, die wegen technischer Beschränkungen und aus Sicherheitsgründen in keinen anderen Systemen auszuführen sind.
|
|
Die einmalige Festigkeit der Lösung verursacht, dass der maximale Konstruktionsmaß mit Anwendung von Vetrex Slide 70 imposante Abmessungen erreichen kann: Breite 6500 mm, Höhe 2700 mm.
Dokumentation
|
|
|
|
| |
|
|
| |
|
|
|
| |
|
|
Profilsystem
 |

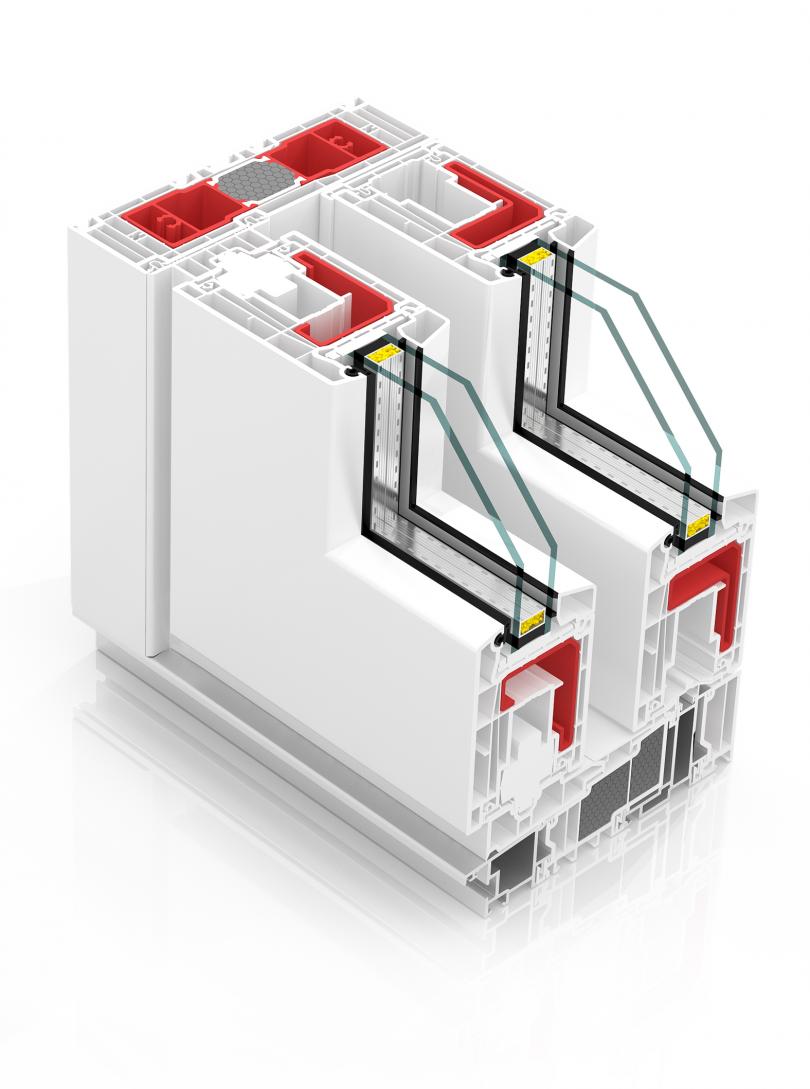

VEKA, das System Slide 70 (HST): ein 5-Kammer-Flügel mit einer Breite von 70mm, ein 7-Kammer-Rahmen mit einer Breite von 170 mm, Klasse A |
|
|
|
Profile aus hochschlagfestem PVC |
|
|
|
Wanddicke im höchsten Qualitätsstandard nach PN-EN 12608 „Klasse A“. Die Fensterprofile der Klasse A zeichnen sich durch min. 2,8 mm dicke Außenwände aus, was ihre große Stabilität, Beständigkeit gegen Beschädigungen und Temperaturänderungen sowie ausgezeichnete Parameter der akustischen Isolierung gewährleisten. Die Tragkraft der Beschläge für Profile der Klasse A ist über 30% größer als für Profile der Klasse B. |
|
|
|
Profile sind in der ganzen Palette von Farben und holzähnlichen Furnieren erhältlich. |
Stahlarmierungen
|
Die Fensterflügel im System SLIDE 7 werden standardmäßig mit mehrmals gebogenen Verstärkungen aus verzinktem Stahl mit einer bisher auf dem Markt nicht alltäglichen Festigkeit versehen, was ein langjähriges, sicheres Funktionieren der Fenster gewährleistet. |
|
|
|
Die Rahmen der im System SLIDE 82 gefertigten Konstruktionen besitzen leichte Aluminiumverstärkungen mit einer speziellen Form und einem thermischen Polyamid-Isoliermaterial, gefüllt zusätzlich mit einem Isolierkeil, dank deren das Fenster leichter ist, und gelichzeitig hohe statische und thermische Parameter erhält (das Isoliermaterial eliminiert die Entstehung von thermischen Brücken). |
Verglasung
|
Scheibenpakete 4-16-4 Ug=1,1 nach EN673 |
|
|
|
Ein wärmeschützender Zwischenscheibenrahmen aus Stahl. Unsere Fenster halten sogar die strengsten Fröste durch. Dank den Scheibenpaketen mit einem Distanzrahmen aus Stahl erreichen wir 4-fach bessere thermische Isoliereigenschaften im Vergleich zu den auf dem Markt allgemein verwendeten Lösungen. |
|
|
|
Auf Wunsch des Kunden können andere Füllungen aus dem VETREX-Angebot mit einer Dicke, die nicht kleiner als 42 mm ist, verwendet werden. |
Dichtungen
|
EPDM. Über die Wahl dieses Rohmaterials haben seine besonderen physischen Nutzvorteile entschieden. Vor allem – im Vergleich zu anderen Materialien zur Herstellung von Dichtungen – zeichnet es sich durch bessere Parameter im Bereich der Beständigkeit gegen Verschleiß, Einwirkung hoher Temperatur und äußerer Faktoren aus. Die aus EPDM gefertigten Dichtungen reißen darüber hinaus nicht, sind widerstandsfähig gegen Ozoneinwirkung, zeichnen sich durch eine hervorragende Zug-, Reiß- und Druckfestigkeit. |
|
|
Beschläge
|
SIEGENIA – HS PORTAL – die Tragkraft des Schiebeflügels bis 400 kg |
|
|
|
Zur Standardausrüstung jedes Flügels gehören 2 Karren, die das Verschieben des Flügels ermöglichen sowie ein 2-, 3- oder 4-Punkt-Riegelverschluss, die das Schließen des Fensters von der inneren Seite oder beiderseitig gestattet. Alle Beschläge werden mit einer speziellen HAST-Klinke gesteuert. |
Ausführungsmöglichkeiten
| Weiße Profile: |
|
|
|
Maximale Konstruktionsbreite: 6500 mm |
|
|
|
Maximale Konstruktionshöhe: 2700 mm |
|
|
|
Maximale Fläche der Schiebeflügel: 6,5 m² |
|
|
|
Maximale Tragkraft des Schiebeflügels: 400kg |
|
|
|
Verglasungsmöglichkeit mit Verbundscheiben bis 42 mm Dicke |
|
|
|
Ausführungsmöglichkeit der schiebbaren Konstruktionen mit einer niedrigen Schwelle |
|
|
|
Maximale Breite der Schiebeflügel: 3000mm |
| Furnier-Profile: |
|
|
|
Maximale Konstruktionsbreite: 6500 mm |
|
|
|
Maximale Konstruktionshöhe: 2400 mm |
|
|
|
Maximale Fläche der Schiebefenster: 5,5 m² |
|
|
|
Maximale Tragkraft des Schiebeflügels: 400kg |
|
|
|
Verglasungsmöglichkeit mit Verbundscheiben bis 42 mm Dicke |
|
|
|
Ausführungsmöglichkeit der schiebbaren Konstruktionen mit einer niedrigen Schwelle |
|
|
|
Maximale breite der Schiebeflügel: 2500mm |
|
|
| |
|
|
|
| |
|
|
Energieeffiziente Verglasung
Der Energieverlust durch das Fenster und hohe Heizkosten gehören schon zur Geschichte. Firma AL-PS führt jetzt die Verglasung mit dem Wärmedämmwert Ug= 0,4 W/m²K; Ug= 0,5 W/m²K; und Ug= 0,7 W/m²K ins Angebot ein.
Der Wärmedämmwert des Fensters (Uw) und der Verglasung (Ug) sind die wichtigsten Parameter, die über Energieeffizienz der Fenster und ganzen Gebäuden entscheiden. Je kleiner der U-Wert ist, desto kleiner auch die Heizkosten sind. Wichtig bei der Wahl des Fensters ist den Wärmedämmwert zu prüfen. Die Möglichkeit die Fenster AL-PS in eine Verglasung mit gutem U-Wert ausstatten zu können, ist eine Antwort auf die neusten Markterwartungen. Hohe Energieeffizienz neuer Verglasung verursacht, dass sie nicht nur für Wohnungen und Häuser mit den typischen Fenster, sondern auch für Fenster mit großem Ausmaß perfekte ist. |
|

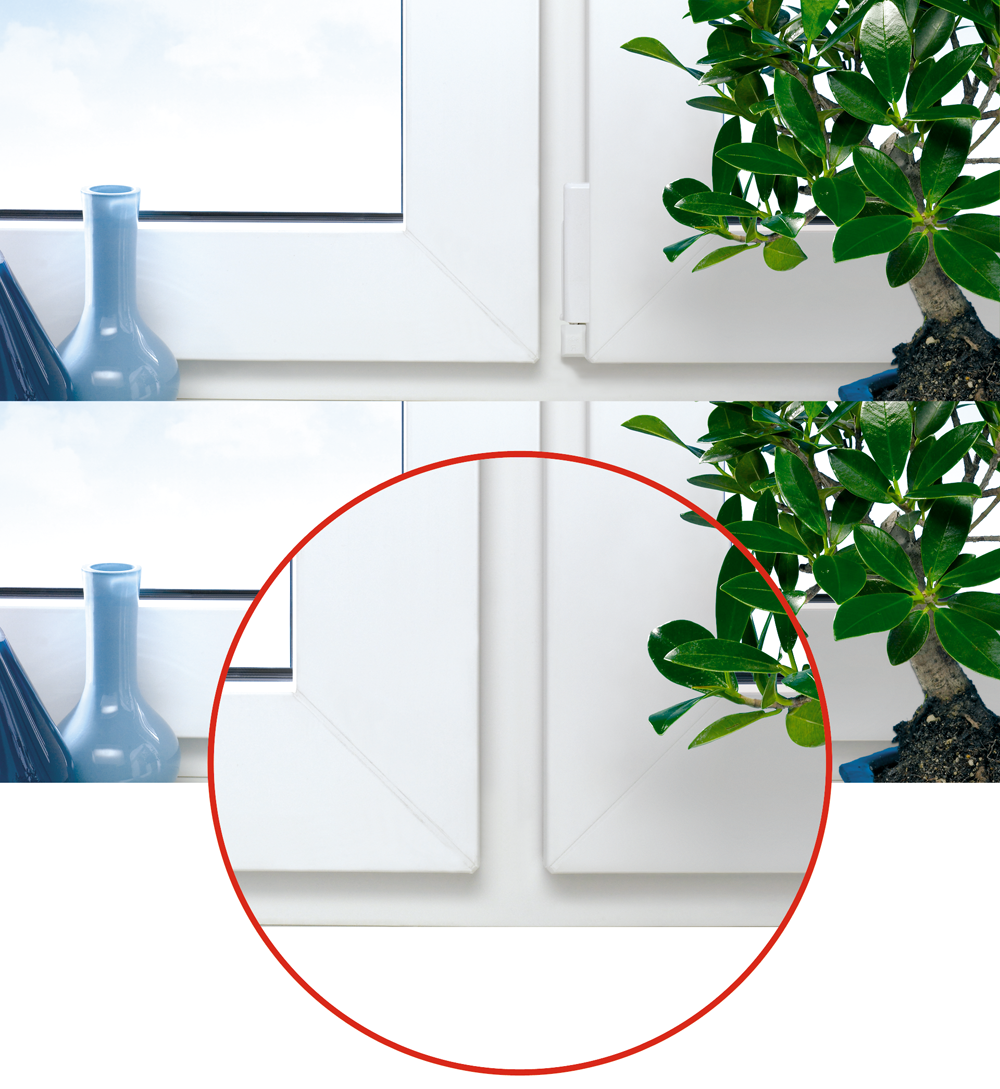

Beschlag Designo
Die Beschläge DESIGNO für PVC Fenster, das ist sehr interessante Auflösung, besonders für diejenigen, die Ästhetik hoch schätzen.
In diesem einzigartigen Beschlag auf dem Markt, Alle Angeln und Umschweifen, wurden unter einem Flügel versteckt, deshalb sind nicht sichtbar im Fenster.
Dieser Beschlag hat noch einen Vorzug. Eignet sich für große und schwere anti-Einbrecher Verglasung, energieeffiziente Verglasungen oder schallabsorbierenden Pakete. Zusätzlich dank Beschläge mit verdeckten Scharnieren, die Energieverlust im Raum ist etwa 10% weniger, weil die Dichtung nicht verformert ist und das dicht einfach die Fenster.
|
| |
|
|
|
| |
|
|

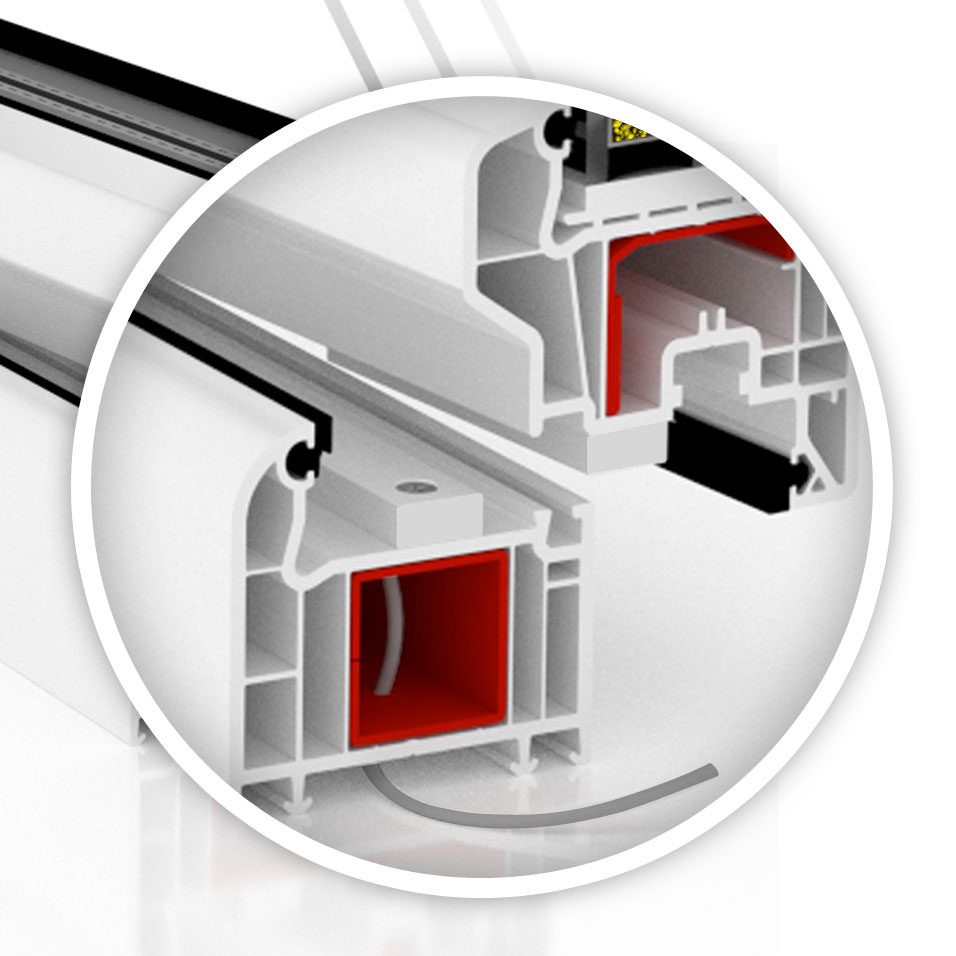

Safe+
Mit dem Magnetschalter Safe+ können Fenster und Türen direkt mit der Alarmzentrale verbunden werden. Diese innovative Sicherung besteht aus 2 magnetischen Platten Alnico 5 sowie aus einem ABSKunststoffgehäuse.
Der Schalter wird am Profil zwischen dem Rahmen und dem Fenster- bzw. Türflügel fabrikmäßig montiert, ohne das Aussehen dieser Elemente zu beeinträchtigen. Dank der breiten Farbpalette kann die Sicherung Safe+ sowohl an helle als auch an dunkle Profile angepasst werden. Die Spezialbauweise des Schalters Safe+ ermöglicht den Fensterflügel in die Kippposition einzustellen. Dabei besteht keine Gefahr, dass der Alarm ausgeschaltet wird. Der Magnetschalter Safe+ ist mit der Sabotage-Schlinge – ausgestattet, so dass keine Manipulation möglich ist. Diese Sicherung funktionieren bei Temperaturen von -40oC bis +70oC. Die hohe Qualität von Safe+ wird durch das VdS-Prüfsiegel sowie durch das CE-Zertifikat garantiert. Das Produkt erfüllt die Anforderungen der EU- Richtlinien. |
|

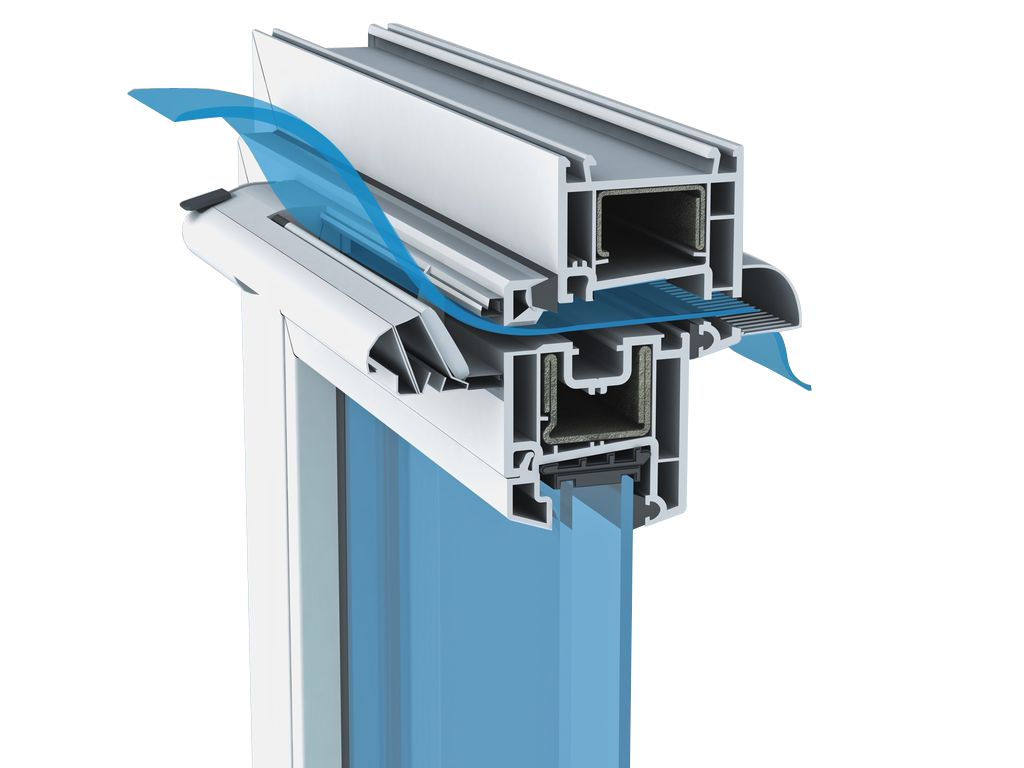

Schalldruck Diffusor Aereco AMI
Das selbstregulierende Lufteinlass, wo die Menge der zugeführten Luft automatisch reguliert in Abhängigkeit von der Druckdifferenz innerhalb und außerhalb der Raum ist.
Dies ist die Ebene der Differenzdruck, bei dem der Diffusor Effizienz erreicht ihr Maximum. Mit weiteren Anstieg sind die Flügel durch eine Begrenzung der Menge an Luft abgelenkt. Eine solche Situation kann verursacht werden, zum Beispiel, durch einen Windstoß. Der Benutzer hat die Möglichkeit, beim Schließen der Öffnung der Luftstrom auf ein Minimum begrenzen. AMI haben eine Ausbeute von bis zu 35 m3 / St und Schalldämmung bis 43 dB in der vollständigen geöffneter Position. Diffuser sind in dem Fenstern aus PVC montiert. Das Produkt hat die technische Zustimmung AT/2004-02-1462
Technische Daten:
| Werkstoff: |
PS, ABS. Erhältlich in den Farben: weiß / braun / Eiche |
|
|
| Strömung:: |
(min. - max.) bei 10 Pa: 22-30m3/St. |
|
|
| Akustische Isolierung: |
Dn,e,w (C), maximale Haubeöffnung ASAM oder AC: 38dB(A) |
|
| |
|
|
|
| |
|
|
Energieeffizienz dank der Montage
Richtige Fenstermontage ist eine Garantie ihrer Zuverlässigkeit. Zur Montage empfehlen wir Ihnen ein zusätzliches Konsolen-Set. Unsere Lösung bedeutet erhöhte Tragfähigkeit ohne aufwendige Zusatzmaßnahmen.
Das System ermöglicht die richtige Einstellung der Fensterebene im Verhältnis zur Gebäudekonstruktion, was den besten Ablauf der Isotherme gewährleistet. Diese Art der Montage garantiert die Erreichung der wirklichen technischen Parameter, es ist eine perfekte Montagemethode für energiesparende Gebäude und Passivhäuser. |
|
Vorbaurollladen
Sicherheit vor Allem! Wir haben Vorbaurollladen mit verstärkter Unterleiste (55mm breit) ins Angebot eingeführt. Dank breiter Farbpalette, kann die Rolllade sehr einfach an das Fenster angepasst werden.
Außer Schutz vor einem Einbruch, haben die Rollladen auch eine schallschützende und wärmedämmende Funktion. |
| |
|
|
|
|
|
